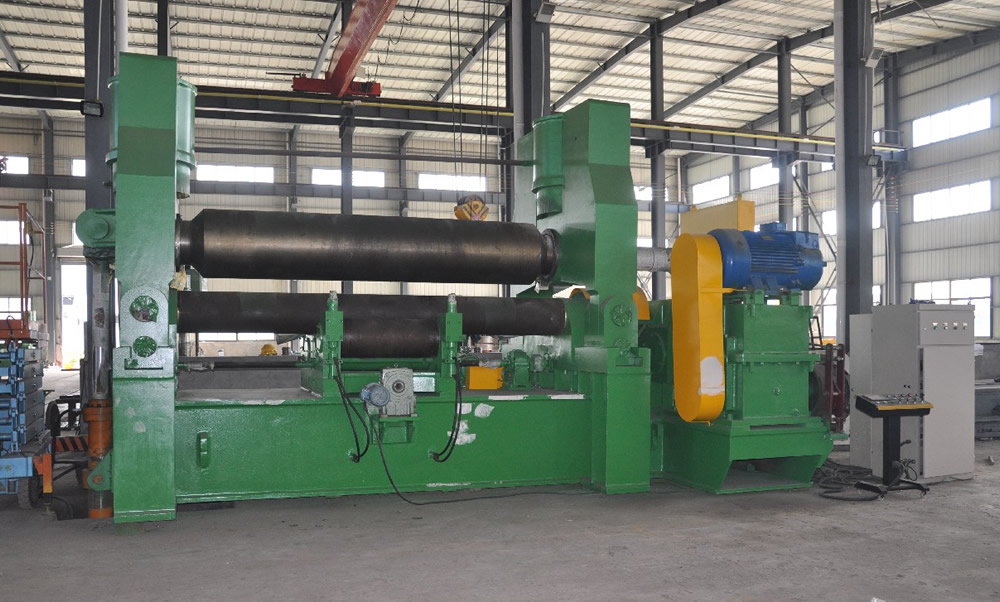

W11S-40X2500上辊万能卷板机

产品简介：

上辊万能卷板机属于液压型三辊卷板机，用于常温状态下将各种容器用碳钢、低合金钢一次上料后不需调头即完成板材端部预弯、卷圆和矫圆等工序。

订购咨询

24小时咨询热线
15240591888

厂家直销

品质保障

闪电发货

服务无忧

详细介绍
技术参数
订购咨询

该机属于液压型三辊卷板机，用于常温状态下将各种容器用碳钢、低合金钢一次上料后不需调头即完成板材端部预弯、卷圆和矫圆等工序。
上辊可以垂直移动、水平移动。
预弯通过上辊水平移动，使上辊相对于下辊呈非对称位置来实现。
滚圆时通过电动机、减速机带动两下辊进行。
由于下辊的标高不变，所以便于进料和操作。
提供详细的电气原理图，电气走线严格按图纸进行，每根连线两端的号码清晰完整，线端子排上贴有与连线号码相同的线号标记，而且在电器配线图及原理图作相应的标记。
设备使用的电气全部采用名牌企业优质产品，电气保护器件（如电流继电器、空气开关等）在安装前进行严格的测试，并保证运行可靠。
设备运行平稳、控制灵活、无卡阻、漏油和异常噪音。
油漆表面平整光亮、漆模厚度均匀、无流痕漏喷等缺陷。
翻倒架采用液压翻倒，速度较快。
上辊垂直位移采用液压传动，水平移动采用机械传动速度较快。

规格型号	上辊加压力Tons	最大板厚		板幅mm	上辊直径mm	下辊直径mm	中心距mm	电动机kw
规格型号	上辊加压力Tons	端曲mm	中央mm	板幅mm	上辊直径mm	下辊直径mm	中心距mm	驱动用	油压用	移动用
W11S-100*3000	1350	90	100	3000	860	480	920	110	45	22
W11S-80*4000	1350	75	80	4000	900	520	1000	110	45	22
W11S-70*5000	1350	65	70	5000	940	520	1000	110	45	22
W11S-65*6000	1350	60	65	6000	980	520	1000	110	45	22
W11S-115*3000	1600	100	115	3000	900	560	1080	132	55	30
W11S-100*4000	1600	85	100	4000	940	560	1080	132	55	30
W11S-125*3000	1800	110	125	3000	960	600	1120	160	75	37
W11S-110*4000	1800	95	110	4000	990	600	1120	160	75	37
W11STNC-45*3000	同上
～W11STNC-110*4000	同上
W11ST&BNC-45*3000	同上
～W11ST&BNC-110*4000	同上
