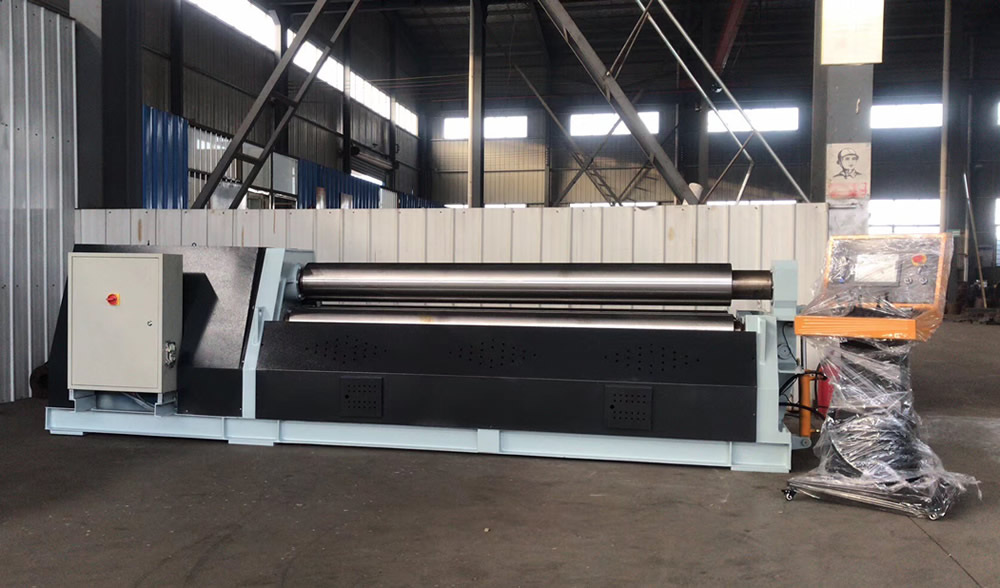

W12CNC-10X3200数控四辊卷板机

产品简介：

四辊卷板机用于制造压力容器、机械、水电、建筑等行业的筒体的预弯、卷圆，同时具有校圆、校平功能。上辊液压马达方式主传动，通过钢板与辊子之间的磨擦力带动下辊、侧辊转动，为卷圆提供扭矩。下辊、侧辊、翻倒架液压驱动。下辊垂直升降、侧辊倾斜弧线升降。预弯通过下辊上升夹住钢板，侧辊倾斜上升实现板材端部预弯。

订购咨询

24小时咨询热线
15240591888

厂家直销

品质保障

闪电发货

服务无忧

详细介绍
技术参数
订购咨询

全数控四辊卷板机，是微机控制四辊卷板机，能将金属板料一次上料，不需调头即可完成板料端部预弯和卷制成形，剩余直边小，是卷制圆形、弧形工件的理想设备，该机上工作辊为主驱动辊，下辊、侧辊为被动辊，下辊、侧辊升降为液压传动，升降位移均由计算机控制，自动调平，屏幕数字显示，同步精度±0.2mm。翻转轴承体的翻转和复位，由液压驱动，上辊尾部装有平衡机构，可以方便卸出卷制后的工件及筒体。设有移动式独立操作台，方便工人使用，设有安全联锁装置，该机功能全，精度高，操作方便，是石油、化工、锅炉、造船、水电、金属结构等行业卷制圆形、弧形和锥形工件理想的机型。
该机由四个工作辊、左右机架、底座、传动部分、液压系统、电气系统等组成。
上辊装在两轴承体内，分别镶在右侧辊机架和左侧翻转轴承体内，其位置固定，上辊为主驱动辊，由电动机通过减速机将动力传递到上辊，进行正反方向旋转运动。为确保操作方便，准确定位，在传动系统中装有制动装置。
下辊及两侧辊分别装在左、右机架的导槽中，由油缸驱动作升降运动，升降位移由计算机控制，自动调平，触摸屏显示，同步精度±0.2mm。
工作辊采用优质结构钢42CrMo,并严格按照工作辊制造的各项标准工艺要求制造。工作辊端轴承均采用滚动轴承，载能力大，摩擦损耗小。

底座和机架采用焊接结构，严格按工艺退火处理，消除内应力，有足够的强度和刚度，保证在满负荷工作状态下正常工作。

规格型号	卷板最大厚度mm	卷板最大宽度mm	卷板屈服极限Mpa	卷板速度m/min	满载最小直径mm	上辊直径mm	下辊直径mm	侧辊直径mm	侧辊最大行程mm	侧辊调整速度m/min	主电机功率kw
W12－25*2000	25	2000	245	4	800	350	320	240	240	80	22
W12－20*2500	20	2500	245	4	640	350	320	240	240	80	30
W12－30*2000	30	2000	245	4	1000	400	360	240	240	80	37
W12－25*2500	25	2500	245	4	800	400	360	240	240	80	37
W12－35*2000	35	2000	245	4	1200	420	380	210	210	80	37
W12－30*2500	30	2500	245	4	1000	400	360	230	230	80	37
W12－40*2000	40	2000	245	4	1400	480	400	420	420	80	45
W12－45*2000	45	2000	245	4	1600	500	450	280	280	80	45
W12－35*2500	35	2500	245	4	1200	480	400	420	420	80	45
W12－40*2500	40	2500	245	4	1400	500	450	380	380	80	45
W12－45*2500	45	2500	245	4	1600	530	480	450	450	80	63
W12－35*3000	35	3000	245	4	1200	500	450	380	380	80	45
W12－45*3000	45	3000	245	4	1600	560	500	450	450	80	63
W12－55*2500	55	2500	245	4	2000	600	550	500	500	78	75
W12－55*3000	55	3000	245	4	2000	620	560	500	500	78	75
W12－65*3000	65	3000	245	4	2400	670	600	550	550	78	110
